產品說明:

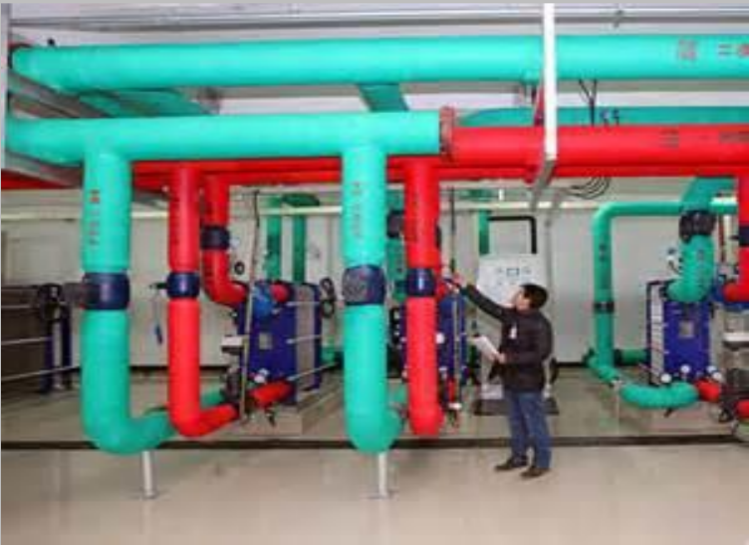

                                      傳統人工監控供熱

◆各換熱站都獨立運行，難以達到供熱系統整體最佳狀態，易造成熱力失衡，影響供熱效果而且造成能源的極大浪費

◆換熱站采用人工監控，一方面浪費人力；另一方面在出現事故隱患時操作人員難以發現，易造成設備事故

◆看天供熱，天冷多燒點，不冷少燒點，究竟多多少，少多少，沒有一個定量的標準。

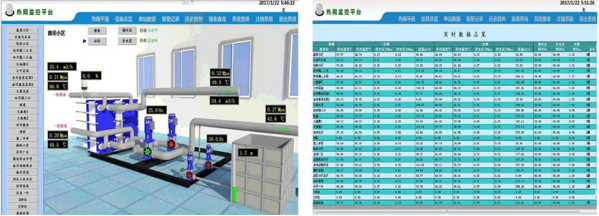

                                       供熱集中監控系統

1、傳統供熱集中監控系統實現了遠程的數據采集 監控以及系統設備的遠程啟停操作，同時也實現 了數據的存儲和歷史查詢。這些只是有限的減少 了換熱站的人員工資費用，但是對能耗的管控卻 毫無能力。供熱系統非常復雜。季節、氣溫、時 段、管網的位置及結構、供熱類型（商場、學校 、住戶、地暖、掛暖）等各種因素對供熱系統的 控制需求各不相同，在數控供熱系統出現以前， 這些問題一直沒有好的解決辦法。

2、各換熱站獨立運行，難以達到全局協調能耗管 控，造成熱力分配失衡。

3、能耗浪費和供熱質量不達標（開窗戶的繼續開 窗戶，不熱的繼續不熱）。為了照顧末端不熱的 用戶不斷的增加供熱量。

                                            存在的問題

◆目前換熱站對運行數據沒有充分利用，無法實現整體協調控制；在出現事故隱患時操作人員難以發現，易造成設備事故。

◆各換熱站都獨立運行，難以達到供熱系統整體最佳狀態，易造成熱力失衡，影響供熱效果而且造成能源的極大浪費。

◆看天供熱，天冷多燒點，不冷少燒點，究竟多多少，少多少，沒有一個定量的標準。

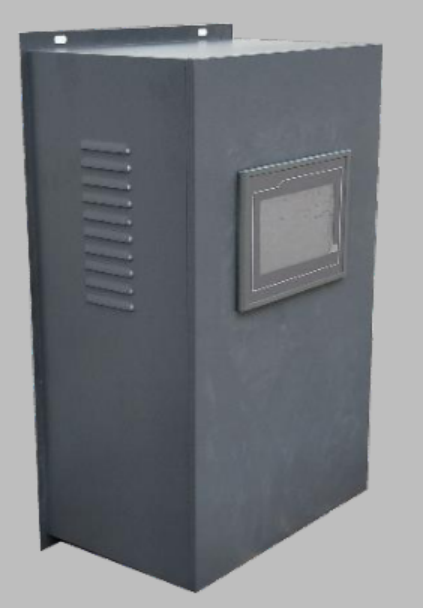

                                        供熱優化控制器

主要功能：

   1、手動控制

   2、時段控制

   3、恒溫控制

   4、精準控制

   5、能耗統計

 供熱優化控制器除了具備常規無人值守換熱站控制系統的所有功能外，還提供了熱量精準控制功能和能耗統計報表功能。熱量的精準控制通過先進的控制算法和理念對二次網的熱量實現閉環調節，使得二次網的熱量供給更加合理，既不超供也不少供。

熱量閉環調節：通過試驗獲得循環泵運行高效區的高低邊界值，設定變頻器頻率調節范圍。根據供熱面積、室外溫度、用戶供熱特性自動調節變頻器頻率、二次網壓差、溫差和供熱時間，從而實現熱量閉環調節。

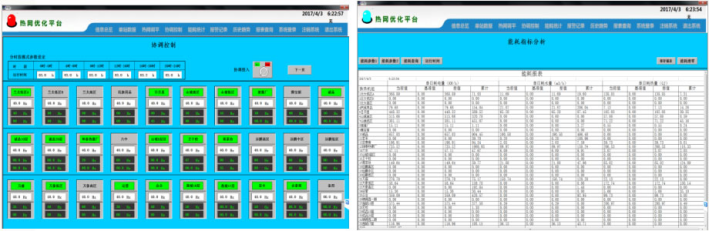

供熱優化控制系統

1、根據當?shù)卦O(shè)計的供熱量、實時氣候溫度、修正系數以及用戶類型（住宅、商場、寫字樓、學校等。）建立供熱模型，實時計算出熱網的熱量需求。

2、對整個熱網進行分區，分成高溫區、中溫區、低溫區和異常區，四個區域。對每一個區域中的每一個站進行編號，且對每一個編號建立用戶類型、所屬區域等屬性。

3、在一次側熱源輸出功率已知的情況下，通過調節二次網供熱量來達到熱量的精確分配。

4、根據不同的時段，分配不同的供熱量，需要多供的時候多供，需要少供的時候少供。既不超供，也不少供。

數控供熱系統優勢

? 解決了熱網失調現象，實現了熱網平衡，大大提高了供熱質量。

? 起到了節能降耗的作用。數控中心根據室外溫度、時段、季節的變

化，自動調節熱力站供熱量，從而最大程度的節約了能耗，并且提 高供熱的服務質量。 ? 數控供熱中心的數據與現場數據保持同步

? 通過系統對熱網進行水力、熱力計算，熱網的控制運行分析，使熱 網達到最優化運行，利用故障診斷、能損分析了解管網保溫、阻力 損失等情況，設備的使用效率，使熱網的管損達到最小值，以達到 最經濟運行，通過歷史數據和實時數據的比較，分析管網是否存在 泄露，設備是否需要維修，以達到最安全運行。

經過調研，大多數供熱系統都存在10-30%的 節能空間，通過熱量精確分配系統、供熱量實時 預測系統和基于大數據分析的云端智能服務系統 ，可以對現在的熱網系統實現實時、精確、科學 的能耗管理和控制，從而實現系統的整體節能。

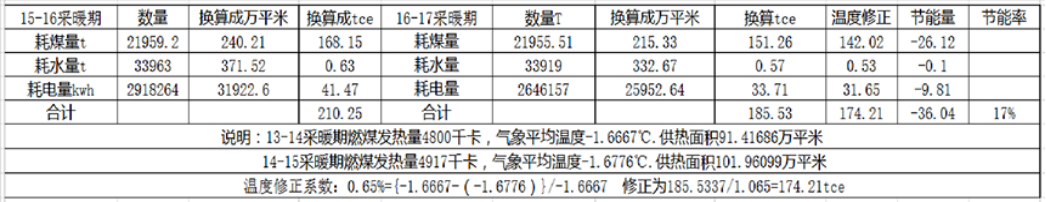

 數控供熱節能效益

每百萬平米節約能耗100萬元以上，綜合能耗節約率達到10%-30%。

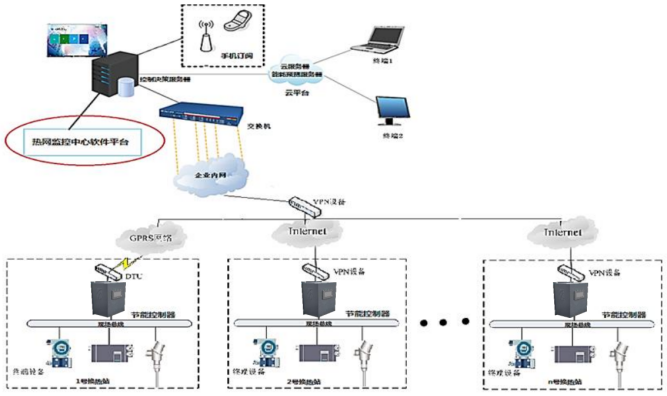

系統總體結構
